Kunci Jawaban Dasar-Dasar Teknik Pesawat Udara Kelas X Tes Formatif Halaman 182

SuaraBali.id - Dalam mata pelajaran Dasar-Dasar Teknik Pesawat Udara untuk SMK/MAK Kelas X Semester 2 Kurikulum Merdeka Bab 4 bertemakan “Sistem dalam Pesawat Udara”.

Melansir dari buku Dasar-Dasar Teknik Pesawat Udara untuk SMK/MAK Kelas X (2022) karya Maruli Tua, Asep Gunawan dan Tri Susilo, dalam Bab tersebut siswa memahami alat dan perlengkapan penunjang kenyamanan dan keamanan di pesawat udara.

Pada halaman 182 terdapat soal Tes Formatif berupa uraian. Berikut kunci jawaban Dasar-Dasar Teknik Pesawat Udara Kelas X Halaman 182.

Kunci Jawaban Dasar-Dasar Teknik Pesawat Udara Kelas X Halaman 182

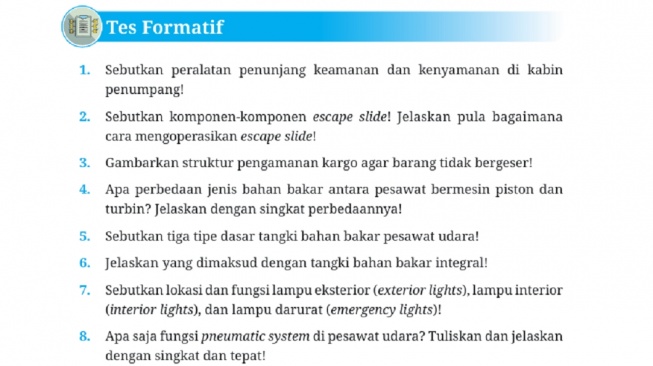

Tes Formatif

1. Sebutkan peralatan penunjang keamanan dan kenyamanan di kabin penumpang!

Jawaban:

Peralatan Penunjang keamanan di Kabin Penumpang:

(1) Perlengkapan dan Perabotan (Equipment and Furnishings): meliputi seluruh unit pelayanan, misalnya kursi, perabotan yang ada disetiap kursi, panel kru, toilet (lavatory), bagasi dilangit kabin.

Baca Juga: Kunci Jawaban Bahasa Indonesia Kelas IX Halaman 167: Kerjakan PR untuk Mengejar Cita-Cita

(2) Sabuk pengaman Bahu (Shoulder Harness)

(3) Kompartemen Kargo (Bagasi depan dan belakang, berada di bawah kabin penumpang)

(4) Perlengkapan Kedaruratan (Emergency Equipment), diantaranya escape straps, door mounted escape slides, over-water survival equipment, dan miscellaneous emergency equipment.

2. Sebutkan komponen-komponen escape slide! Jelaskan pula bagaimana cara mengoperasikan escape slide!

Jawaban: Komponen escape slide: Escape slide pack (paket tangga peluncur), Escape slide compartment (bagian dalam escape slide), floor brackets (penyangga lantai).

Pengoperasian escape slide:

(1) Pasang paket peluncur di bawah pintu tertutup.

(2) Lepaskan pengaitnya lalu taruh di bracket di lantai.

(3) Perlahan buka pintu secara penuh.

(4) Begitu pintu membuka, paket mulai mengembang.

(5) Koneksi antara pengait dan penutup semakin menegang.

(6) Apabila paket tidak mengembang secara otomatis, maka lakukan secara manual.

(7) Dalam 6 menit peluncur mengembang secara penuh.

3. Gambarkan struktur pengamanan kargo agar barang tidak bergeser!

Jawaban:

Gambar struktur pengamanan kargo tersebut terdiri dari:

(1) TIEDOWN FITTING

(2) SOLID CLOTH PANEL

(3) CEILING LOO FITTING

(4) ADJUSTABLE TIEDOWN

(5) ADJUSTABLE QUICK-RELEASE FASTENER

4. Apa perbedaan jenis bahan bakar antara pesawat bermesin piston dan turbin? Jelaskan dengan singkat perbedaannya!

Jawaban:

-Pesawat bermesin piston, bahan bakarnya menggunakan bensin atau AVGAS, sedangkan pesawat bermesin turbin adalah Jet A, Jet A-1, dan Jet B.

-Perbedaannya adalah bahan bakar mesin turbin merupakan senyawa hidrokarbon dengan viskositas lebih tinggi, namun dengan volatilitas yang jauh lebih rendah dan titik didih yang lebih tinggi daripada bensin.

Dalam proses penyulingannya, bahan bakar jet dibuat mengembun di suhu yang lebih tinggi daripada nafta atau bensin.

5. Sebutkan tiga tipe dasar tangki bahan bakar pesawat udara!

Jawaban:

Tiga tipe dasar tangki bahan bakar pesawat:

(1) Tangki yang dapat dilepas (rigid removable tanks)

(2) Tangki bladder (bladder tanks)

(3) Tangi terpadu (integral fuel tanks)

6. Jelaskan yang dimaksud dengan tangki bahan bakar integral!

Jawaban: Tangki bahan bakar integral adalah tangki yang dibuat sebagai satu kesatuan dalam struktur badan/wing pesawat.

7. Sebutkan lokasi dan fungsi lampu eksterior (exterior lights), lampu interior (interior lights), dan lampu darurat (emergency lights)!

Jawaban:

Fungsi-Fungsi Lampu:

(1) Landing lights; 2 lampu di nose, 1 lampu di setiap pangkal sayap, berfungsi memberikan penerangan yang baik saat pesawat mendarat atau berbelok di landasan.

(2) Taxi lights/recognition lights; ada 2 terletak berdekatan dengan wing landing lights, berfungsi menerangi jalur luncur saat pesawat meluncur atau ketika ditarik dari atau ke landasan pacu, atau bisa juga untuk menerangi area hangar.

(3) Navigation/position lights; ada di wing tip, tail cone tip, stabilizer tip, berfungsi untuk mengetahui posisi pesawat lain, apakah mendekat atau menjauh dari pesawat kita.

(4) Anticollision lights; terletak di wing tip, berfungsi untuk mencegah tabrakan antar pesawat.

8. Apa saja fungsi pneumatic system di pesawat udara? Tuliskan dan jelaskan dengan singkat dan tepat!

Jawaban: Sistem pneumatik pesawat berfungsi untuk menyediakan suhu tinggi (high temperature) dan menyediakan udara bertekanan tinggi (high pressure) yang akan dipergunakan untuk pengoperasian:

- Tangki air

- Sumber udara bertekanan untuk menunjang sistem hidrolik

- Menggerakkan engine starter

- Pengatur A/C

- Presurisasi kabin

- Pengoperasian sistem anti icing (wing and cowl thermal anti-icing)

9. Komponen-komponen apa saja yang ada di hydraulic system pesawat udara? Tuliskan secara lengkap dan jelaskan fungsi komponen-komponen tersebut secara tepat!

Jawaban:

Komponen pada Hydraulic System Pesawat Udara:

1. Reservoir berfungsi sebagai tangki penampungan cairan hidrolik yang terdiri dari tiga reservoir yaitu masing-masing untuk System A, System B, dan Standby System.

2. Pompa hidrolik berfungsi untuk menghisap dan menyalurkan (memompa) tekanan hidrolik ke sistem.

3. Pressure modul berfungsi untuk mengatur dan mengolah tekanan hidrolik yang keluar dari pompa hidrolik sebelum masuk ke sub-sistem.

4. Return modul berfungsi mengolah tekanan hidrolik setelah digunakan oleh sistem.

5. Case drain untuk mengalirkan tekanan hidrolik langsung ke return modul melalui heat exchanger ketika tekanan hidrolik tidak lagi digunakan oleh sistem.

6. Heat exchanger berfungsi untuk mendinginkan cairan hidrolik yang mengaliri case drain.

7. Ground interconnect valve berfungsi untuk menghubungkan atau mengalirkan tekanan hidrolik dari hidrolik sistem B ke hidrolik sistem A pada saat di darat.

8. Hydraulic shut off valve berfungsi untuk memutuskan aliran dari tekanan hidrolik.

9. Hydraulic panel berfungsi untuk mengontrol dan mengoperasikan sistem hidrolik.

10. Check Valve berfungsi untuk mencegah aliran balik

11. Relief Valve berfungsi untuk membuang tekanan hidrolik berlebih.

12. Balance line berfungsi sebagai penghubung pneumatic bleed air dari reservoir sistem A ke reservoir sistem B dan reservoir standby system.

10. Sebutkan dan jelaskan 3 jenis cairan/fluida yang digunakan pada system hydraulic di pesawat udara!

Jawaban:

Tiga jenis cairan fluida:

1. Cairan Hidrolik dari tumbuh – tumbuhan (Vegetable Base)

2. Mineral Base Oil

3. Cairan Hidrolik dari Bahan Sintetis/Fosfat Ester Base Fluid

11. Jelaskan apa yang dimaksud dengan landing gear system!

Jawaban: Landing gear system adalah suatu sistem pada pesawat udara yang berguna untuk menahan struktur pesawat, pada waktu diam maupun bergerak di darat (Ground).

12. Apa fungsi landing gear system di pesawat udara? Uraikan secara singkat komponen-komponennya yang kalian ketahui beserta fungsinya!

Jawaban: landing gear system berfungsi untuk mendukung pesawat pada take off, menahan beban pesawat pada waktu di darat (Ground) termasuk pada saat parkir, menahan beban impact ketika pesawat touch down (menyentuh landasan) dan untuk berjalan di darat/landasan saat taxiing/meluncur, dan untuk pengereman ketika di darat.

- Komponen main landing gear system terdiri dari:

(1) Shock strut berfungsi menahan beban vertikal

(2) Drag strut berfungsi menahan beban longitudinal (saat landing)

(3) Side strut berfungsi menahan beban lateral (assymetrical landing)

(4) Trunnion link berfungsi perantara pemasangan L/G terhadap A/C struktur

(5) Reaction link berfungsi meneruskan beberapa beban tekan pada landing gear ke atas dari shock strut

(6) Torsion link / torque link berfungsi mempertahankan kelurusan L/G

(7) Main gear door berfungsi sebagai pintu utama L/G

13. Apa saja jenis-jenis landing gear system? Uraikan secara singkat dan tepat!

Jawaban: Ada dua jenis landing gear system yang digunakan di pesawat udara, yaitu tricycle landing gear dan convesional landing gear. Pesawat-pesawat modern umumnya menggunakan jenis tricycle landing gear, sedangkan pesawat tua umumnya menggunakan jenis convensional landing gear.

14. Mengapa pesawat jenis komersial (pesawat besar) memerlukan sistem landing yang dapat retract and extend saat beroperasi? Jelaskan dengan teori yang benar!

Jawaban: Pesawat jenis komersial (pesawat besar) memerlukan sistem landing yang dapat retract and extend bertujuan untuk mengurangi drag (hambatan) pada saat pesawat beroperasi.

15. Di mana saja penempatan detektor kebakaran di pesawat udara? Apa alasannya menempatkan detektor di lokasi tersebut? Jelaskan dengan tepat!

Jawaban:

Lokasi penempatan detector kebakaran di pesawat udara:

a. Engines and auxiliary power unit (APU)

b. Kargo dan kompartemen bagasi

c. Lavatory pada pesawat berpenumpang

d. Electronic bays

e. Wheel wells

f. Bleed air ducts

16. Tuliskan dua jenis halon yang dipakai pada industri penerbangan untuk pemadam kebakaran! Jelaskan pula karakteristik dan kegunaan jenis halon tersebut!

Jawaban: Halon 1301 (CBr F3) dan Halon 1211 (CBrCIF2). Halon 1301 yang lebih sering digunakan karena kemampuan pemadamannya efektif dan toksisitas relatif rendah.
